ZNYBW-10/0.4kV ? 預裝式變電站（歐式）
YBW-12/0.4 戶外預裝式變電站（歐式）廣泛用于城市電網改造、住宅小區、 高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性 用電設施等戶內外場所。
所屬分類：
詳細描述
概述
YBW-12/0.4 戶外預裝式變電站（歐式）廣泛用于城市電網改造、住宅小區、 高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性 用電設施等戶內外場所。
使用工作條件
? 海拔高度不超過 2000m；
? 環境溫度：-25℃-+40℃；
? 相對濕度：在 25℃時，日平均值≯95%，月平均值≯90%；
? 安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所， 若超過以上條件時，用戶可與我司協商。
功能及特點
? 高壓開關設備、配電變壓器、低壓開關設備電能計量設備和無功補償控制裝 置按一定的方案組合，成套性強；高、低壓保護完善，運行安全可靠，維護簡單；
? 占地少投資省、生產周期短、移動方便；
? 接線方案靈活多樣；
? 結構獨特：蜂窩狀結構雙層（復合板）外殼牢固，隔熱又散熱通風、美觀、防 護等級高，外殼材料有不銹鋼欽合金、鋁合金、冷軋板、彩鋼板可選；

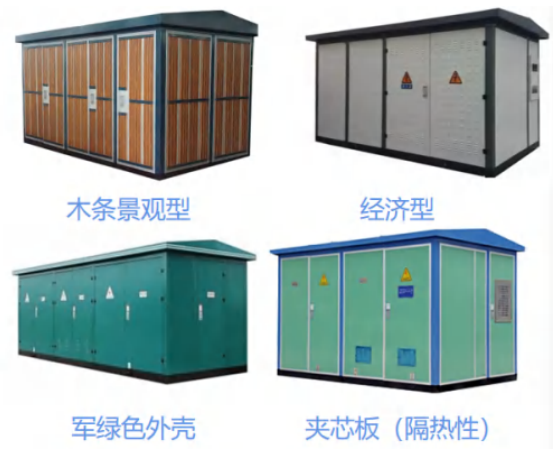

? 型式多樣：通用型、別墅型、緊湊型等多種樣式；
? 高壓環網柜內可裝配網自動化終端（FTU）實現短路及單相接地故障的可靠檢 測，具備“四遙”功能，便于配網自動化升級。
變壓器
?智能型一體化變電站選用低損耗、油浸式、全密封 S 口系列變壓器，也可選用 樹脂絕緣或 NOMEX 紙絕緣型環保干式變壓器，底部可配有小車，變壓器方便地進 出。
高壓側
?智能型一體化變電站高壓一般采用負荷開關+熔斷器組合電器保護，熔斷器一 相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可 配置電動操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動 作可靠，開斷容量大；對于 800kVA 以上的變壓器，可選用 ZN12、ZN28、VS1 等 真空斷路器保護。
低壓側
?低壓側開關采用萬能式或智能型斷路器選擇性保護，出線開關選用新型塑殼式 開關，體積小飛弧短最多可達 30 回路，智能型自動跟蹤無功補償裝置有接觸器 和無觸點兩種投切方式供用戶選用。
?執行標準
本產品符合下列標準： GB/T17467-1998《高壓/低壓預裝式變電站》DLT537-93(6-35kV 箱式變電站訂貨技術條件） 智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除電力部門要求執行的 各項規定外，還應注意以下事項：
? 用戶收貨時應按有關規定仔細檢查，對于不立即安裝的產品，應按正常使用條件規定存放 于適當?shù)膱?chǎng)所。
? 產品應采用專用吊具底部起吊。
? 產品水平放在事先做好的基礎上，然后將產品與基礎之間的縫隙用水泥砂漿抹封，以免雨 水進入電纜室，通過高低壓室的底封板進入高低壓電纜。
? 產品安裝就位后應做可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、 避雷器下樁頭等均應分別安裝接地。所有接地應共用一組接地裝置，及其接地電阻應＜4Ω。
? 產品在安裝完畢或維修后，投運前應進行如下項目的檢驗和試驗：
變電站內是否清潔；
操作機構是否靈活；
主要電器的通斷是否靈活可靠；
電器輔助觸點的通斷是否準確可靠；
表計及繼電器動作是否準確無誤；
儀表及互感器的變比及接線極性是否準確；
所有電器安裝螺母是否擰緊，安裝是否牢固可靠；
母線連接是否良好，其支撐絕緣子夾件是否安裝可靠；
電器的整定值是否符合要求，熔斷器熔芯規格是否準確；
主電器及輔助電器的接點是否符合電氣原理圖要求。
?維修
運行中的高壓側開關設備，經 20 次帶負荷或 2000 次無負荷分合閘操作后，應檢查觸頭情 況和滅弧裝置的損耗程度，發現異常應及時檢修或更換。
注：產品附有裝箱單、合格證、安裝使用說明書及電氣接線圖和本產品所采用的 主要元件設備的說明書，鑰匙及操作工具根據標準配置提供。
訂貨須知
訂貨時須提供以下資料：
變電站型號、數量； 變壓器型號、數量；
高壓和低壓一次接線方案及主要元器件的型號和參數；
外殼的材料及顏色。

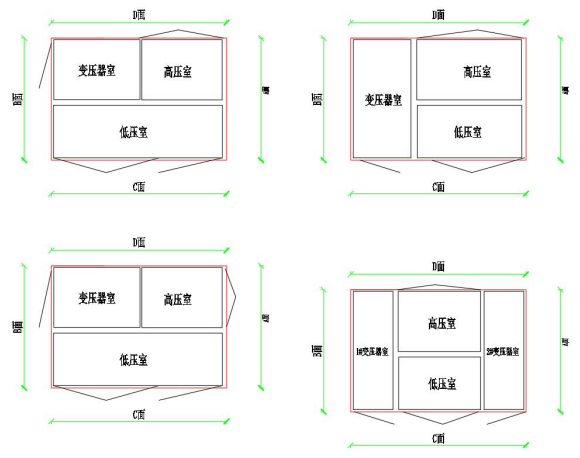

常見箱變內部布局圖
注：可根據實際設計要求進行優化調整。
